PSIP频谱激电仪（PSIP）是一种高性能、多通道的实验室/野外多用途的仪器 ，可以进行频谱引发极化、时间域引发极化、通例电阻率和自然电位的丈量。

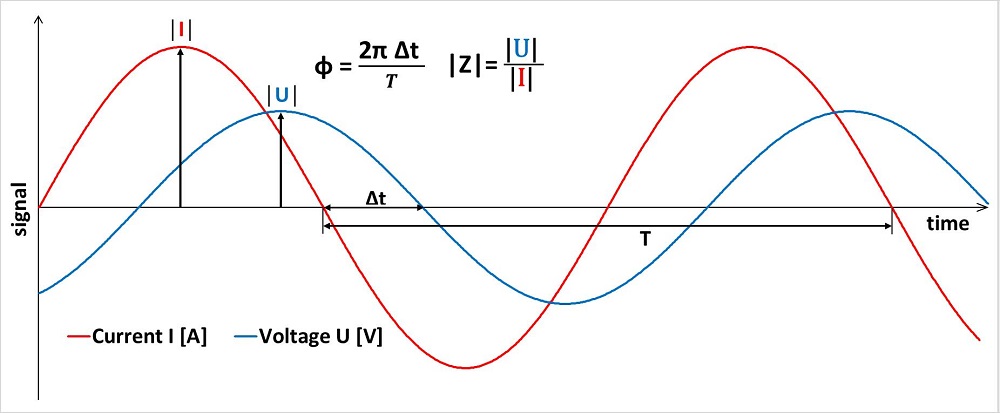

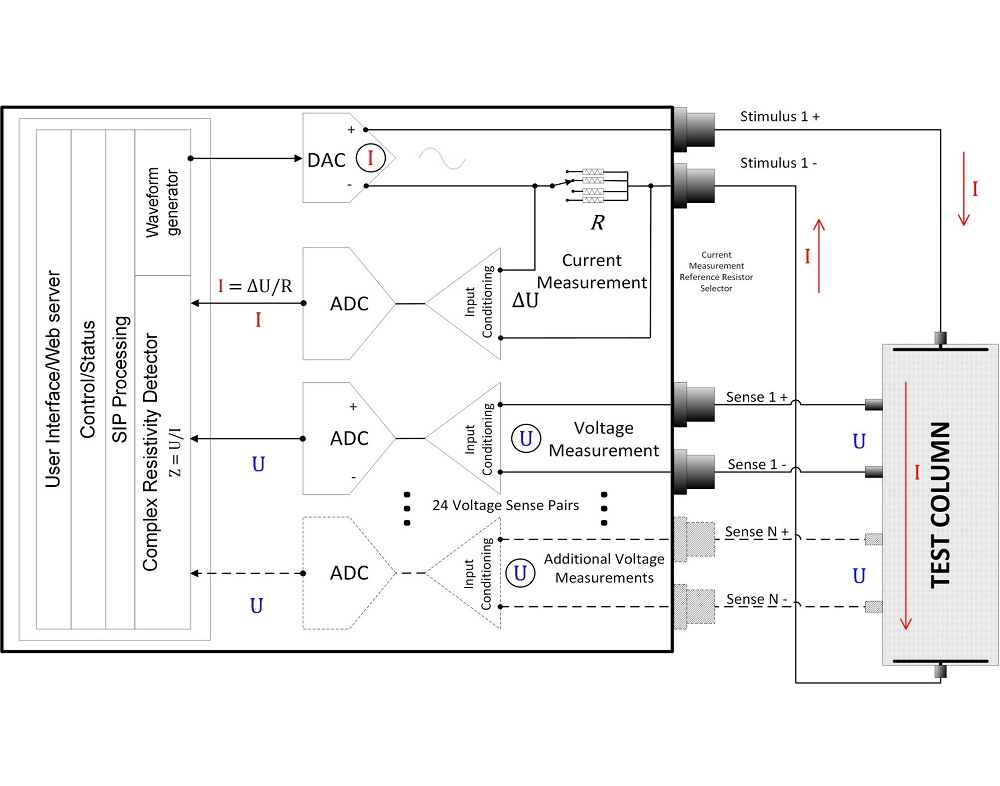

多通道频谱激电仪（PSIP）的响应信号是通过1 mHz 到 20 kHz频率的正弦波/方波电流来丈量的 ，阻抗|Z|和相位?是由感应电压U和模拟电流I决定的。
一、丈量要领
1. 频谱引发极化；
2. 时间域引发极化；
3. 通例电阻率；
4. 自然电位。
（注：时间域引发极化、通例电阻率、自然电位法需另购PSIP引发开关�？椋�
二、应用规模
1. 2-D、3-D功效物性剖析；
2. 实验室水槽和井中物理模拟；
3. 陆地勘察和浅部井下勘察。
三、特点
1. 频率规模：1000s - 20kHz；
2. 多达4个同步发射装置；
3. 多达24个电极对；
4. 实现24个电极对同步采样；
5. 电极屏蔽来克服电容耦合和噪声；
6. 多台仪器串联可提高通道电压；
7. 用户可�。�4个）参考电阻值；
8. 用户可选外部参考电阻器；
9. WinXP/7/8系统 ，设置；
10. 防水仪器箱和运输箱。
四、接口
1. 以太网；
2. USB-A；
3. VGA；
4. RS232；
5. I2C；
6. 直流电源；
7. 模拟接地；
8. 底板接地；
9. 外触发器输入端；
10. 外触发器输出端；
11. 外参考电阻X4。
五、精度
1. A/D：24bit；
2. 相位：<1mRad (1mHz - 1kHz)；
3. 阻抗：< 0.25%。
六、电源输入
9V - 36V DC。
七、输入：[1—24]
1. 类型：差分
2. 电压：±10V (20V p-p)；
3. 差分阻抗：4GΩ/1.25pF；
4. 共模阻抗：1GΩ/4pF。
八、输出一[1—4]
1. 类型：正弦波；
2. 电压：±10V (20V p-p)；
3. 电流：10mA (每通道) ，20mA (所有通道)；
4. 阻抗：100mΩ。
（注：另可选购PSIP激励放大�？� ，使发射电压抵达±25V ，发射电流抵达1A。）
九、输出二[1—4]（可选发射机）
1. 类型：方波；
2. 电压：±800V；
3. 电流：10A 。
十、尺寸
1. 仪器：17.16’’ x 10.53’’ x 7.69’’；
2. 箱子：24.6’’ x 19.7’’ x 14.4’’。
