介绍

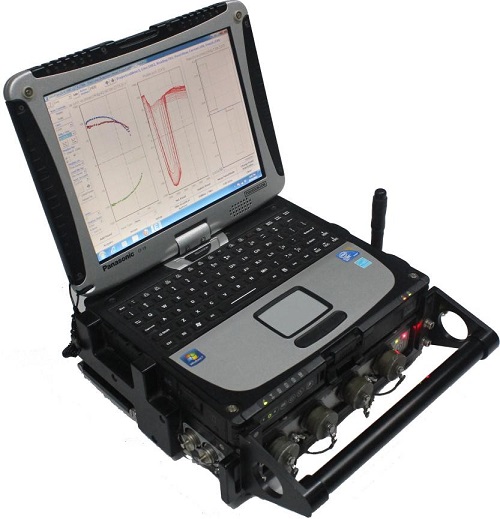

SM24的设计宗旨在于，可在野外情况中高效事情，并提供可靠数据。这个基于PC进行收罗控制和显示的新一代电磁系统，为了地球物理电磁法勘测领域提供了新的思路。该系统GPS定位同步，体积小，重量轻，电池寿命长，有多款可供选择的探头，并拥有高亮的彩色触摸屏。通过功效强大的SM24收罗监测软件，进行全时序数据纪录，时时显示衰减曲线和多测道图等，SM24将收罗到可靠的瞬变电磁数据。

特点

● 24位瞬变电磁接收机

● 全时间段数据纪录

● 自动纪录整个收罗历程中的时间序列

● 显示衰减曲线、多测道图、多次叠加数据、时间序列数据、频谱及平面图

● 输入并显示地形底图

● 兼容多种型号瞬变电磁探头

● 兼容多种型号发射机

● 军工级防水条记本电脑进行数据收罗

● 可装数据处理软件

● 可选4、8(标准)、16道

● 每一道都有24位ADC转换器及放大器

● 每个通道的采样率高达120K/秒

● Windows 7专业版系统

● 160GB固态硬盘，USB, SD, CF卡传输数据

● 输出数据为标准的ASCⅡ文件花样

● 超长耐用的电池，支持热插拔

● 支持外部12V电池供电

● GPS、石英钟以及线同步

参数

Fluxgate三轴磁通门探头

Fluxgate是一个三轴磁通门探头，装置在一个牢固的非磁平台上，作为TEM三分量探头使用。收罗主机向Fluxgate磁通门探头提供电源，通过收罗软件控制消除来自每个分量的直流电磁信号，并同时收罗三个分量瞬变电磁信号。Fluxgate探头可丈量从DC～4 kHz频率规模内的磁场。

特点

n  直接视察磁通量密度B

n  响应速度快

n  对低阻体响应更好

n  小巧轻便

n  三分量视察

n  可以测到更低频

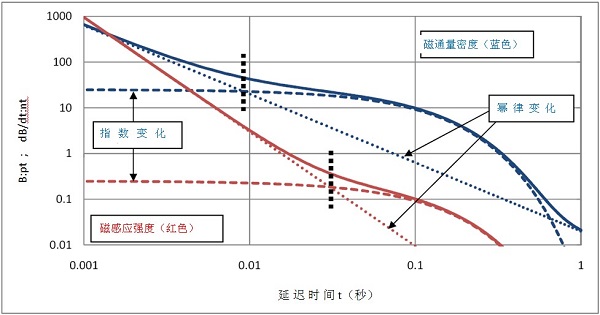

B与dB/dt响应速度比照

选择直接测磁场比测感应电动势要好，B特征点比dB/dt的特征点约早3倍。导电特征响应B比dB/dt强，在衰减曲线上发明较早，探测的概率也相应提高，并且Hx和Hy分量可较好地确定电性界面。

DAT井中三分量磁测系统

DigiAtlantis（DAT）是一套井中三分量瞬变电磁系统，用于井中TEM丈量。它代表着新一代的井中TEM系统，具有24位A/D转换、快速同步、高频采样功效。整套系统便携易用，接收系统彩色显示，可实时检察数据和信号处理。

特点

n  坚固的野外防水条记本接收数据，Windows操作系统

n  同步获取三分量，实现更快速丈量

n  实时显示传入的三分量数据

n  智能数字信号处理，抗滋扰（电线、超低频以及大地电流）能力强

n  集成图形频谱剖析仪和示波器功效

n  使用加速计、磁强计或主频循环进行修正，适合于笔直孔

n  兼容Zonge等发射机系统

n  探头的正交精度：0.1度

n  最大信号品级：±70μT

n  噪音品级：6pT/√Hz@1 Hz

n  带宽：0～4 KHz

n  尺寸：2280 mm×33 mm

发射机- MLTX-200

n  输出电压：10V-120V

n  输出电流：1A-200 A

n  温度规模：-25 ℃到55 ℃

n  湿    度：0-95%

n  发射延时：在200A，100m×100m线圈时，关断延时小于50微秒

n  宁静�；ぃ好芊獗；�，具有温度，过流，过压�；�，接纳风冷装置

n  重    量：28Kg

n  尺    寸：215 x 525 x 435mm
