NMR-MINI-3核磁共振 剖析仪

NMR-MINI-3 核磁共振系统丈量的是充填在岩石孔隙中的水的氢质子的自由感应衰减(FID)信号 。由此可以估算岩石样品中自由水的绝对孔隙度，也可以获得关于孔隙巨细的相关信息 。

联系尊龙凯时
产品详情
介绍

NMR-MINI-3 核磁共振系统丈量的是充填在岩石孔隙中的水的氢质子的自由感应衰减(FID)信号 。由此可以估算岩石样品中自由水的绝对孔隙度，也可以获得关于孔隙巨细的相关信息 。丈量历程是在地球磁场的情况中进行的 。配套的PC操作软件可以盘算主频、峰置魅振幅、相位和横向弛豫时间T2 。时间序列会被存储下来，以便用户进行其他盘算 。此仪器也可以丈量纵向弛豫时间T1 。应用自旋回波技术来盘算横向弛豫时间T2 。与古板的试验室仪器相比，NMR-MINI-3 核磁共振剖析仪价格更低 。核磁共振剖析仪可以在偏远的地区使用，也可以在嘈杂的实验室使用 �；净搴徒邮栈� MRS-MIDI 系统是一致的 。它的传感器可以丈量直径为40 mm 和65 mm的样品 。




应用领域

1. 评价水质

2.   纵向弛豫时间T1测定

NMR-MINI-3 组件：

基本机体，带有AD转换器和USB；

发射机，带有信号爆发器；

传感器，带有发射线框，接收线框，样品架；

1-4 接收机，带有放大器和BP滤波器

噪声传感器(2 参考线框)

PC控制操作软件：极化，纪录，可视化，处理和存储数据 。

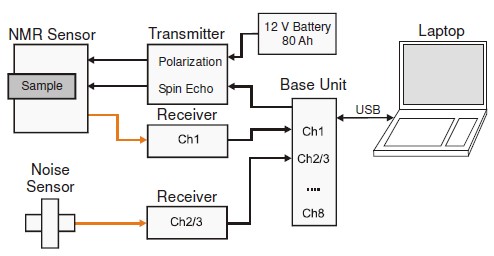

原理图




案例剖析


对FID进行评价，可以获得重要的孔隙参数 。峰置魅振幅E0 与孔隙中自由水的含量成正比 。如果探头被饱和，可以通过E0盘算孔隙度 。T2时间与孔隙的直径是密切相关的 。盘算核磁共振参数时，需要盘算FID的包络线 。对FID的包络线进行拟合，可以获得参数信息 。图4a展示了差别岩石样品 。被污染的样品的孔隙可能被非液体的物体充填 。图4b展示了差别油类的数据 。

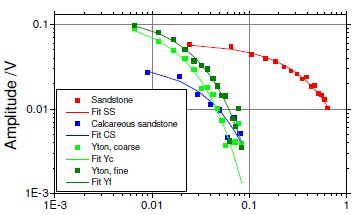

四个天然的和人工的岩石样品的FID 。 62 ml， 4 stacks

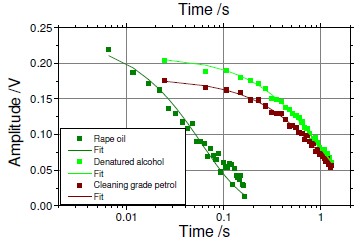

非液体的FID 。 弛豫时间与密度为1H的岩石样品的粘度和峰置魅振幅相关
